快科技10月30日音讯，在前两天的GTC华盛顿大会上，NVIDIA又发布了多款分量级AI家具，以Rubin GPU为中枢孳生了多款超高性能AI业绩器。

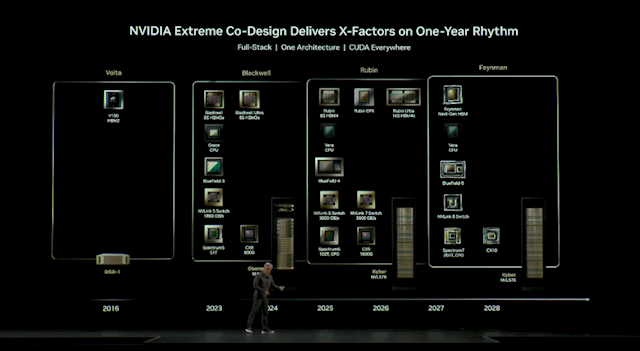

在此次会议上，NVIDIA也揭示了新一代家具，那等于代号Feynman的GPU，名字起首于好意思国表面物理学家理查德·费曼，是量子力学大佬，1965年赢得了诺贝尔物理学奖。
固然，当今是莫得公布Feynman架构的任何规格的，只知谈会搭配下一代HBM内存，至少要到2027年才会问世。
不外Feynman这一代的GPU会有一个紧迫变化，那等于首发台积电的A16工艺，也等于1.6nm级别的工艺，是2nm的下一个节点，本体上它才是源流的2nm完好版。
除了具备N2工艺的GAA晶体管结构以外，A16工艺有一个绝技，那等于加入了后头供电技能，近似Intel在18A工艺中PowerVia的作念法，但台积电的后头供电技能道路不同，使用的是SRP后头供电，擢升了密度和性能，还提高了供电才气。

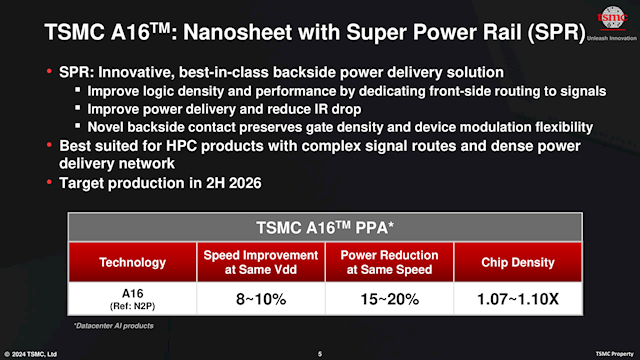

凭证台积电的说法，比拟N2P制程，A16在雷同Vdd（使命电压）下性能擢升8-10%，在雷同速率下，功耗镌汰15-20%，晶片密度高达1.10倍，相配适用于具有复杂讯号浮现和高密度供电浮现的高性能预备（High-Performance Computing，HPC）家具。
总之，A16工艺比N2工艺更符合AI芯片，能效会更高，这可能跟将来的AI芯片功耗越来越高相干，当今的Vera Rubin Ultra皆要朝上4000W了，就算使用液冷散热皆有很高压力，Feynman这一代功耗只会更高。
NVIDIA的Feynman将会是台积电A16工艺的第一个客户，这亦然20多年来NVIDIA再次首发台积电的全新工艺，要知谈这十多年来皆是苹果首发新工艺，毕竟NVIDIA本年简略来岁就会形成台积电最大客户，取代苹果的地位。
